Begini cara orang awam merakit jt

 Cara merakit lampu jt

Ketemu lagi diblognya om tamvan

Maksut saya tamvan hatinya

Kali ini saya akan berbagi cara merakit lampu jt untuk orang awan atau pemula,

yang selalu gagal atau tidak berhasil sehingga led nya tidak menyala.

Sebenarnya ada beberapa faktor penyebab lampu tidak menyala,seperti tr short atau mati dan bisa juga kawat email tambahannya lupa dikerik.

Untuk merakit lampu jt pastikan semua komponen masih berfungsi dengan baik.

Sebelum kita lanjutkan siapkan bahan-bahannya terlebih dahulu,

• 2 buah trafo ferid, yang satu kita gunakan untuk merakit dan yang satunya lagi kita bongkar untuk diambil kawat emailnya.
• Transistor,disini saya menggunakan tr NPN jenis st 13003 yang saya ambil dari bekas lampu beling.
• Resistor 1k - 10k,disini saya pakai resistor 10k dengan simbol warna coklat hitam dan oranye.
• Deoda in 4007
• Baterai
• Lampu led 5 watt

• Yang terakhir secangkir kopi manis ya buat nemeni nyolder biar gak ngantuk 😀

Untuk trapo,transistor dan deoda saya ambil dari driver lampu lhe.

Seperti yang saya jelaskan diatas satu trapo kita ambil kawat email nya sepanjang 1 meter dan yang satunya lagi kita gunakan untuk merakit.

Jika semuanya sudah siap dan kawat yang 1 meter sudah didapat dan pastikan kedua ujung sudah di kerik,meskipun terlihat kuning tembaga akan tetapi ada pembalut dari kawat tersebut.

Langkah selanjutnya buat dan pasang langsung komponen berserta kawat tadi seperti contoh gambar di bawah.

Kemudian ambil trapo yang satunya,yang masih utuh atau asli dan lihat gambar dibawah

Letakkan posisi kaki koker trapo disebelah tangan kiri.

Perhatikan arah lilitan atau arah putaran ditrapo anda.

Untuk gambar dibawah arah putaran lilitan menuju keatas.

Jadi untuk lilitan tambahan kita putar berlawanan menuju kebawah.

ingat ya kaki koker trapo disebelah tangan kiri.

lilitkan kawat 1 meter yang telah dipasang komponen tadi,seperti gambar dibawah.

Jika sudah,jangan lupa psang feridnya.

Kemudian perhatikan lagi gambar dibawah ini

Warna merah yang saya tandai adalah lilitan akhir dari trapo aslinya.

Kemudian kita jumper atau kita gabung dengan lilitan tambahan.setelah itu resistor kita hubungkan ke kaki basis transistor

Sedangkan warna biru adalah lilitan awal asli dari bawaan trapo yang akan dihubungkan kesalah satu kabel lampu.

👇

Untuk detile lengkapnya seperti gambar dibawah ini.

Sekema ini saya kutip dari sumber nya  master DAY yang saya modif  menggunakan komponen langsung agar orang yang awam elektro seperti saya lebih mudah memahami.

Dan ini gambar modif sekema day menggunakan transistor jenis NPN st 13003.
transistor ini bisa diganti menggunakan jenis NPN lainnya dengan posisi letak pin BCE nya sama diantaranya;

1. Tr 13005
2. Tr 13007
3. D 313
4. Tip 3055
5. Tip 41

1. Tip31 dan lain-lain

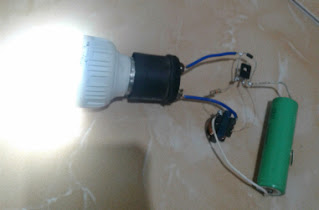

Dan ini hasil menggunakan transistor st 13003 yang saya dapat dari komponen lampu beling.

Sekian

Semoga artikel saya bisa membantu.
